SESSİZ VE VERİMLİ ÇÖZÜMLER

Çalışma Prensibi
Merkezi hava şartlandırma ünitesinden gelen birincil hava (genelde taze hava ihtiyacı için) nozullardan yüksek hızda atılırlar. Böylece indüksiyon etkisi yaratılarak ikincil hava (ortam havası) cihazın içindeki serpantinden geçecek şekilde yönlendirilir ve ısıtılır ya da soğutulur. Birincil hava ve ikincil hava ünitenin içinde karışarak atış ağızlarından ortama verilir.
Chilled beam’ler  kuru soğutma ilkesine göre çalışır (çiğ noktasının üzerinde).  Soğutma ortamının tedarik sıcaklığı odadaki hava için çiğ noktası sıcaklığından her  zaman yüksek olmalıdır.

İki-borulu sistem
Ünitede soğutma suyu veya ısıtma suyu dolaşan  sadece bir ısı değiştirici vardır. Bu nedenle ısıtma ve soğutma  bir su devresi üzerinden yapılır.

Dört-borulu sistem
Ünitede, biri ısıtma biri soğutma olmak üzere iki ayrı su sistemi vardır. Böylelikle soğutma suyu ve ısıtma suyu tamamen ayrı devrelerdedir.

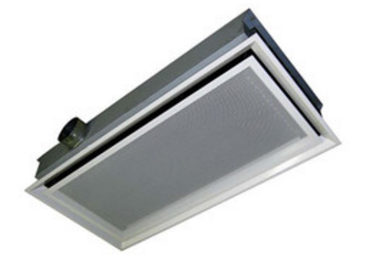

Tip HDF 600 İndüksiyon Ünitesi

Uygulama
“HDF active chilled beam” tavan tipi indüksiyon cihazıdır ve indüksiyon
prensibi ile fan kullanılmadan
sıcaklık kontrolü yapılır.

Montaj / Yerleştirme
Düşük cihaz yüksekliği (200mm)
asma tavan arasında sınırlı bölgelerde
bile yerleşim imkanı sağlar.

Ünite 600 x 600 mm, 600 x 1200 mm,
625 x 625 mm yada  625 x 1250 mm karolaj tavanlara uygun olarak yerleştirilebilir.
Alçı tavanlarda “edge-to-edge” yada “overlapping” montaj  yapılabilir.
